مقایسه استانداردهای IEC 61111 و ASTM D178 در تولید کفپوش عایق برق؛ کدام برای پست‌های فشار قوی مناسب‌تر است؟

انتخاب کفپوش عایق برق نباید صرفاً بر اساس ضخامت یا قیمت انجام شود. آنچه در عمل ایمنی اپراتور را تضمین می‌کند، انطباق محصول با یک استاندارد آزمایشگاهی معتبر است. در سطح بین‌المللی، دو استاندارد اصلی برای کفپوش‌های عایق لاستیکی وجود دارد: IEC 61111 (استاندارد اروپایی/بین‌المللی) و ASTM D178 (استاندارد آمریکایی). این دو استاندارد از نظر روش تست، سطوح ولتاژ و کلاس‌بندی تفاوت‌های مشخصی دارند که برای مهندسان طراح و مسئولان HSE پست‌های فشار قوی اهمیت مستقیم دارد.

استاندارد IEC 61111:2009 چیست؟

IEC 61111:2009 نسخه‌ی به‌روزشده‌ی استاندارد بین‌المللی کمیسیون بین‌المللی الکتروتکنیک برای کفپوش‌های عایق الاستومری است. این استاندارد پنج کلاس عایقی (Class 0 تا Class 4) تعریف می‌کند که هرکدام برای یک محدوده‌ی ولتاژ کاری مشخص طراحی شده‌اند:

نکته‌ی فنی مهم این است که IEC 61111 علاوه بر آزمون دی‌الکتریک، الزاماتی برای ضخامت حداقلی هر کلاس (معمولاً از ۳ میلی‌متر برای Class 0 تا ۶ میلی‌متر برای Class 4)، مقاومت سایشی، و ردیابی محصول (درج کلاس و ولتاژ روی خود کفپوش در فواصل مشخص) نیز تعیین می‌کند.

استاندارد ASTM D178 چیست؟

ASTM D178 استاندارد آمریکایی برای کفپوش‌های عایق لاستیکی است که محصول را در دو Type طبقه‌بندی می‌کند:

• Type I: لاستیک طبیعی یا SBR (بدون مقاومت بالا در برابر روغن و مواد شیمیایی)
• Type II: لاستیک مصنوعی با مقاومت بهتر در برابر روغن، ازن و مواد شیمیایی صنعتی

کلاس‌بندی ولتاژی این استاندارد شباهت زیادی به IEC 61111 دارد (از ۷,۵۰۰ ولت در کلاس ۱ تا ۳۶,۰۰۰ ولت در کلاس ۴)، اما روش‌های آزمون، فرکانس تست دوره‌ای و برخی الزامات مکانیکی (مثل مقاومت سایشی طبق روش‌های ASTM) با IEC متفاوت است.

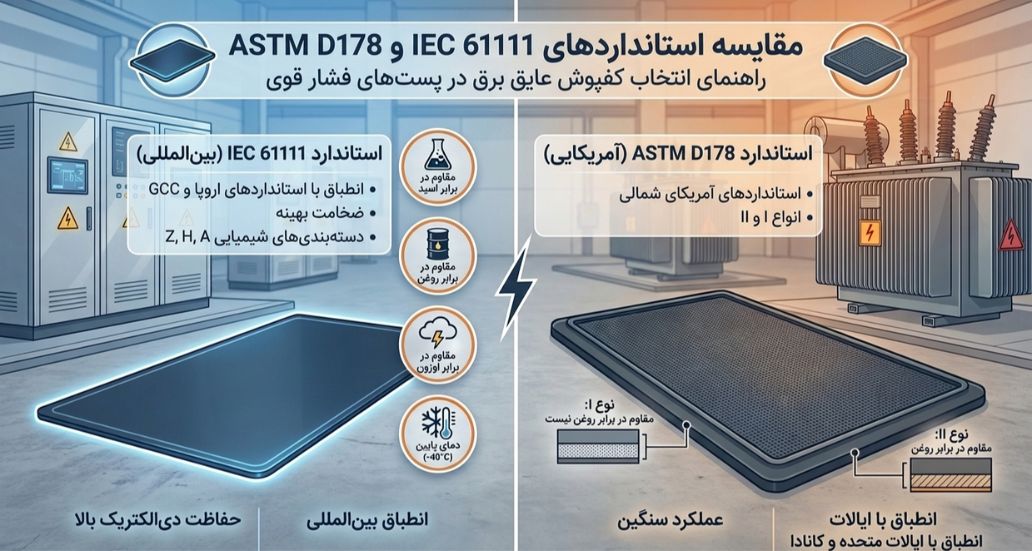

تفاوت‌های کلیدی IEC 61111 و ASTM D178

• مرجع صدور و پذیرش بین‌المللی: IEC 61111 استانداردی است که اغلب کشورهای اروپایی، آسیایی و از جمله ایران (از طریق آزمایشگاه‌های فشار قوی پژوهشگاه نیرو) به‌عنوان مرجع اصلی تست و تأیید کفپوش عایق می‌پذیرند. ASTM D178 عمدتاً در پروژه‌های آمریکایی یا پروژه‌هایی که کارفرمای بین‌المللی آمریکایی دارند درخواست می‌شود.
• روش پروف‌تست: هر دو استاندارد آزمون ولتاژ پروف (Proof Test) و ولتاژ تحمل (Withstand/Breakdown) دارند، اما مقادیر مرجع و مدت زمان اعمال ولتاژ در جزئیات با هم تفاوت دارد؛ به همین دلیل یک محصول تأییدشده طبق یک استاندارد، لزوماً بدون تست مجدد قابل استناد به استاندارد دیگر نیست.
• کلاس‌بندی رنگی و نشانه‌گذاری: IEC 61111 معمولاً کلاس‌ها را با رنگ (قرمز برای Class 0 تا نارنجی برای Class 4) و درج مشخصات روی پشت کفپوش مشخص می‌کند؛ این سیستم نشانه‌گذاری در ASTM D178 به همین شکل استاندارد نشده است.
• بازتست دوره‌ای: هر دو استاندارد بازرسی بصری قبل از هر استفاده و تست الکتریکی دوره‌ای (معمولاً سالانه) را توصیه می‌کنند؛ افت مقاومت دی‌الکتریک ناشی از UV، رطوبت و سایش مکانیکی در طول زمان، این بازتست را الزامی می‌کند.

کدام استاندارد برای پست‌های فشار قوی ایران مناسب‌تر است؟

با توجه به اینکه مرجع آزمایشگاهی داخلی (آزمایشگاه فشار قوی پژوهشگاه نیرو) عموماً تست‌های خود را بر مبنای متدولوژی IEC انجام می‌دهد، و اکثر تجهیزات فشار قوی نصب‌شده در پست‌های ایران نیز بر پایه‌ی استانداردهای IEC طراحی شده‌اند، انتخاب کفپوش عایق دارای گواهی IEC 61111 برای اغلب پروژه‌های داخلی منطقی‌تر و قابل‌ردیابی‌تر است. با این حال، در پروژه‌هایی با مشخصات فنی کارفرمایی مبتنی بر استانداردهای آمریکایی (مثلاً برخی قراردادهای EPC بین‌المللی)، انطباق با ASTM D178 نیز ممکن است به‌صراحت در اسناد مناقصه درخواست شود.

نکته‌ی عملی برای تیم HSE: پیش از خرید، حتماً از تأمین‌کننده گواهی تست معتبر و منطبق با استاندارد درخواستی پروژه (نه صرفاً یک برچسب عمومی «استاندارد») را مطالبه کنید، و کلاس ولتاژ را متناسب با ولتاژ نامی تجهیزات محل نصب (با درنظرگرفتن حاشیه‌ی ایمنی) انتخاب کنید.

جمع‌بندی

IEC 61111 و ASTM D178 هر دو استانداردهای معتبری برای کفپوش عایق برق هستند، اما از نظر مرجع پذیرش، روش آزمون و نشانه‌گذاری تفاوت دارند. برای اغلب پروژه‌های صنعت برق ایران، کفپوش‌های دارای گواهی IEC 61111 با کلاس ولتاژ متناسب با محل کاربرد، انتخاب استاندارد و قابل‌ردیابی‌تری محسوب می‌شوند.
